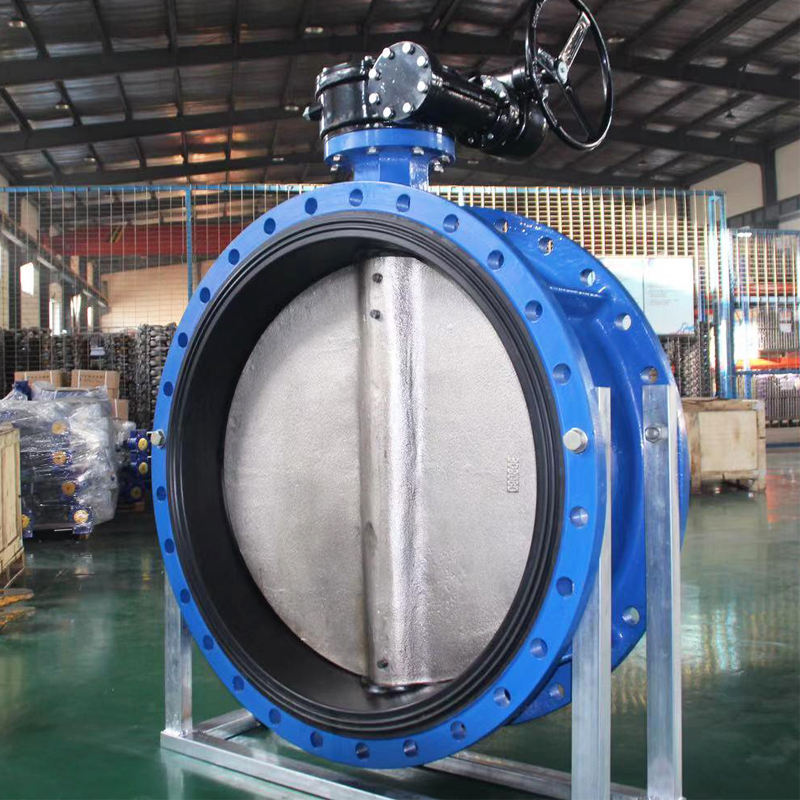

Van Bướm

Van bướm (butterfly valve) trong nhà máy thủy điện là thiết bị quan trọng được sử dụng để kiểm soát, điều tiết hoặc cô lập dòng nước trong hệ thống đường ống dẫn nước vào turbine (penstock). Do đặc thù môi trường thủy điện, các loại van này thường có kích thước rất lớn (có thể lên tới DN5000) và phải chịu được áp lực nước cực cao.

Các chức năng chính

• Bảo vệ hệ thống: Tự động đóng nhanh (thường trong vòng 2 phút) để ngăn chặn các sự cố như lồng tốc turbine khi có hỏng hóc hệ thống.
• Cô lập để bảo trì: Đóng kín hoàn toàn dòng nước để phục vụ công tác kiểm tra, sửa chữa turbine hoặc các bộ phận khác mà không cần xả hết nước trong đường ống chính.
• Điều tiết lưu lượng: Kiểm soát lượng nước đầu vào để duy trì hiệu suất phát điện của tổ máy.

Phân loại theo cơ chế vận hành

Tùy vào quy mô và yêu cầu kỹ thuật của nhà máy, van bướm thường sử dụng các bộ truyền động sau:

• Điều khiển thủy lực (Hydraulic): Phổ biến nhất trong thủy điện lớn. Sử dụng áp suất dầu để vận hành piston, thường kết hợp với quả tạ đối trọng để đảm bảo van tự đóng an toàn ngay cả khi mất điện.
• Điều khiển điện (Electric): Sử dụng mô-tơ điện và hộp số để tạo momen xoắn lớn, phù hợp cho việc đóng mở chính xác và tự động hóa cao.
• Điều khiển khí nén (Pneumatic): Sử dụng áp suất khí để đóng/mở nhanh, thường dùng cho các đường ống phụ trợ nhỏ hơn.

Đặc điểm cấu tạo chuyên dụng cho thủy điện

• Kích thước & Áp lực: Đường kính cực lớn (lên đến DN3000 - DN5000) với tiêu chuẩn áp suất thường từ PN10 đến PN40.
• Thiết kế lệch tâm (Eccentric): Thường dùng loại lệch tâm đôi (double offset) hoặc lệch tâm ba (triple offset) để giảm ma sát, giảm mài mòn gioăng và đảm bảo độ kín khít tuyệt đối "bubble-tight".

Vật liệu bền bỉ: Thân và đĩa van thường được chế tạo từ thép đúc hoặc thép tấm kết hợp với các thành phần rèn để chịu lực tốt. Gioăng làm kín thường bằng cao su đặc biệt hoặc kim loại-kim loại cho các môi trường khắc nghiệt.
